Product Summary

The LMNR3012T2R2M is the SMD power inductor which belongs to NR series.

Parametrics

LMNR3012T2R2M absolute maximum ratings: (1)Inductance: 2.2μH(-20% to 20%); (2)Inductance Measuring Frequency: 100kHz; (3)Rated Current -Saturation Current: 1100mA; (4)Rated Current -Temperature Rise Current: 1200mA; (5)DC Resistance (max): 0.096Ω; (6)Avg. of DC.Resistance: 0.08Ω; (7)Temperature Range: -25 to 120℃; (8)Self-resonant Frequency (min): 70MHz.

Features

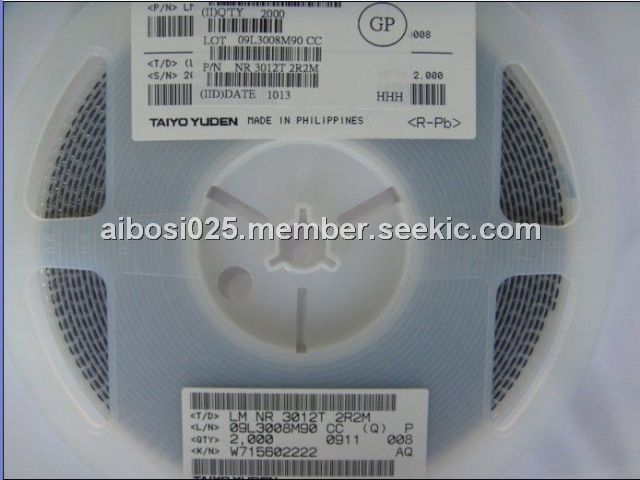

LMNR3012T2R2M features: (1)Item Summary: 2.2μH(-20% to 20%), 1100mA, 1200mA; (2)Lifecycle Stage: Mass Production; (3)Standard packaging quantity (minimum): Taping 2000pcs.

Diagrams

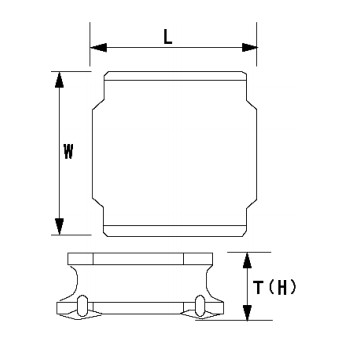

LMNR3012T2R2M diagram
