Product Summary
The CT1210K30G is a ceramic transient voltage suppressor. The applications of the aCT1210K30G re: ESD protection in mobile phones, cordless phones and accessories; ESD protection in data bus applications; ESD protection in control electronics, detectors and sensors, touch screens, plug-in cards, remote controls.
Parametrics
CT1210K30G absolute maximum ratings: (1)Maximum RMS operating voltage VRMS,max: 4 60 V; (2)Maximum DC operating voltage VDC,max: 5.5 85 V; (3)Maximum surge current (8/20 μs) Isurge,max: 10 1200 A; (4)Maximum energy absorption (2 ms) Wmax: 7.5 12000 mJ; (5)Maximum power dissipation Pdiss,max: 3 20 mW; (6)Maximum clamping voltage (8/20 μs) Vclamp,max: 17 165 V; (7)Operating temperature for case size 0201, 0402 Top: 40/+85 ℃; (8)for case size 3 0603 Top: 55/+125 ℃; (9)Storage temperature for case size 0201, 0402 LCT/UCT: 40/+125 ℃; (10)for case size 3 0603 LCT/UCT: 55/+150 ℃.
Features
CT1210K30G features: (1)ESD acc. to IEC 61000-4-2 level 4(8 kV contact, 15 kV air discharge); (2)Surge current up to 1200 A; (3)Bidirectional protection; (4)No derating up to 125℃ (for case sizes 3 0603); (5)Fast response (< 0.5 ns); (6)RoHS-compatible; (7)CT version suitable for lead-free soldering; (8)PSpice simulation models available.

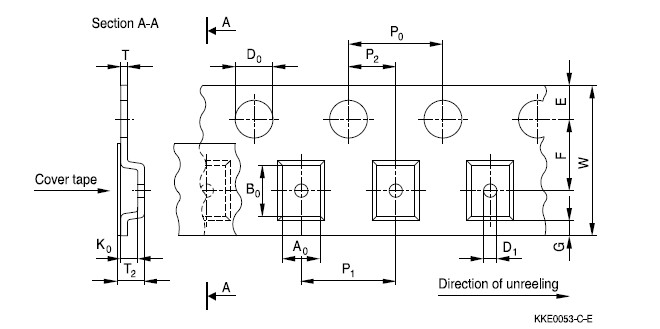

Diagrams
Image | Part No | Mfg | Description | ![]() |
Pricing (USD) |
Quantity | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() CT1210K30G |
![]() |
![]() VARISTOR 30VRMS 1210 SMD |
![]() Data Sheet |
![]()
|
|
||||||||||||||||||||||
